Trong xưởng mài đai, mọi thứ có thể chạy rất ổn định… cho đến khi thay nhám.
Chỉ cần sai vài milimet:
-
Nhám quá ngắn → không lắp được.
-
Nhám hơi dài → trượt, rung, nóng máy.
-
Lắp được nhưng lệch lực căng → nhanh đứt mối nối.
Một số kỹ sư chia sẻ:
“Chúng tôi đặt đúng kích thước theo tem máy 50x2100mm, nhưng khi lắp thực tế lại không khớp.”
“Cùng một máy, lô trước dùng được, lô sau lại căng quá mức.”
Vấn đề không nằm ở chất lượng nhám.
Vấn đề nằm ở cách đo kích thước nhám vòng theo đúng thực tế máy đang vận hành.
1. Vì sao đo sai kích thước nhám vòng gây thiệt hại lớn?
Trong sản xuất cơ khí, inox, nhôm, thép đúc…, nhám vòng là vật tư tiêu hao nhưng ảnh hưởng trực tiếp đến năng suất và chất lượng bề mặt.
Khi sai kích thước:
- Không lắp được nhám → dừng máy, chờ đổi size
- Nhám quá căng → nhanh đứt mối nối
- Nhám quá chùng → rung, lệch băng, mài không đều
- Giảm tuổi thọ bạc đạn, trục máy
Insight từ quản đốc:
“Downtime 30 phút vì nhám không khớp còn tốn hơn cả tiền nhám.”
Vì vậy, nắm đúng cách đo kích thước nhám vòng là bước đầu để kiểm soát ổn định dây chuyền.
2. Hiểu đúng cấu trúc kích thước nhám vòng
Kích thước nhám vòng được xác định bởi hai thông số chính:
- Chiều rộng (mm)
- Chiều dài chu vi (mm)
Ví dụ: 50 x 2100 mm nghĩa là:
- Rộng 50 mm
- Chu vi 2100 mm
Khi áp dụng cách đo kích thước nhám vòng, cần đảm bảo đo đúng hai thông số này theo thực tế máy, không chỉ dựa trên catalog.

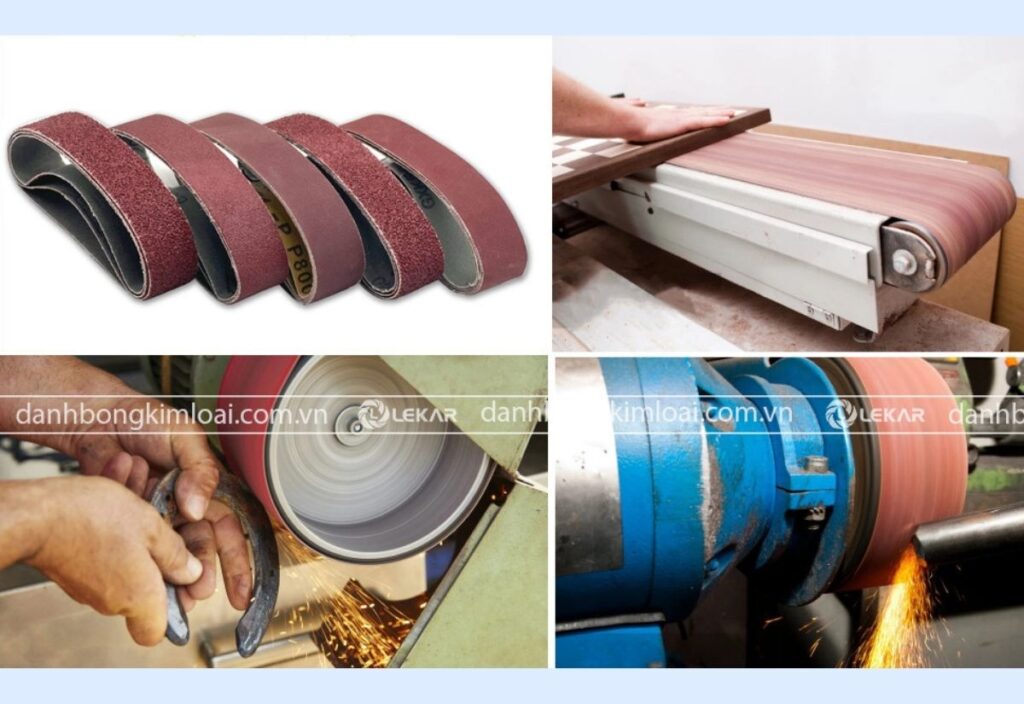

Ứng dụng của nhám vòng
3. Cách đo kích thước nhám vòng chính xác theo máy
Đo chiều rộng băng nhám
Bước đơn giản nhưng dễ sai nếu đo không đúng điểm.
- Dùng thước kẹp hoặc thước thép đo trực tiếp bề rộng bánh đỡ
- Đo phần tiếp xúc thực tế của trục dẫn
- Không đo theo nhám cũ đã mòn cạnh
Sai lầm phổ biến là đặt nhám hẹp hơn kích thước trục, khiến nhám chạy lệch và mài không đều.
Đo chiều dài chu vi theo thực tế máy
Đây là phần quan trọng nhất trong cách đo kích thước nhám vòng.
Có 3 phương pháp chuẩn:
Phương pháp 1: Đo trực tiếp nhám cũ
Nếu nhám cũ vẫn còn nguyên mối nối và không bị giãn, có thể đo toàn bộ chu vi bằng thước dây.
Phương pháp 2: Đo theo đường chạy băng trên máy
- Tháo nhám cũ
- Dùng dây mềm quấn theo đường đi của băng qua các quả lô
- Đánh dấu điểm nối
- Đo chiều dài dây
Phương pháp 3: Tính toán theo đường kính trục
Áp dụng khi máy mới hoặc không có nhám mẫu.
Cần biết:
- Khoảng cách tâm hai trục
- Đường kính các quả lô
Sau đó tính chu vi theo công thức hình học (thường kỹ sư cơ khí sẽ thực hiện).
Trong thực tế sản xuất, phương pháp quấn dây là cách nhanh và chính xác nhất để xác định cách đo kích thước nhám vòng.
4. Những yếu tố ảnh hưởng đến sai số khi đo
Những yếu tố ảnh hưởng đến sai số khi đo nhám vòng:
Độ giãn của nhám vòng
Nhám vòng có thể giãn nhẹ khi hoạt động ở tốc độ cao và nhiệt độ lớn. Vì vậy:
- Không đo khi nhám còn nóng
- Không đo nhám đã sử dụng quá lâu
Biến thiên cơ cấu tăng đơ
Một số máy có cơ cấu tăng đơ điều chỉnh độ căng. Khi đo theo máy:
- Đưa cơ cấu tăng đơ về vị trí trung gian
- Không đo ở vị trí căng tối đa
Điều này giúp size nhám đặt hàng phù hợp với biên độ điều chỉnh của máy.
Sai số do đơn vị mm – inch
Một số máy nhập khẩu dùng inch, trong khi nhám đặt theo mm. Sai lệch chuyển đổi có thể gây lệch vài mm.
Khi thực hiện cách đo kích thước nhám vòng, cần thống nhất đơn vị trước khi đặt hàng.
5. Khi nào nên đặt nhám vòng gia công theo yêu cầu?
Trong nhiều trường hợp:
- Máy cũ không còn thông số chuẩn
- Máy tự chế hoặc cải tiến
- Máy nhập khẩu đã thay đổi kết cấu trục
Lúc này, đặt size chuẩn theo catalog sẽ không còn phù hợp.

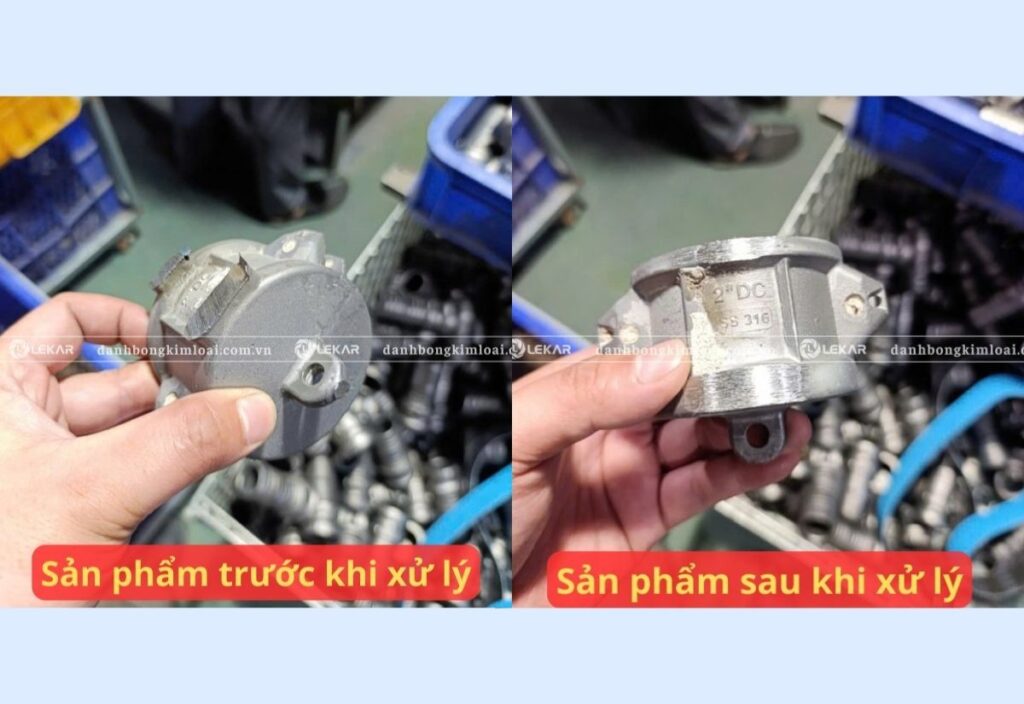

Sản phẩm trước và sau khi xử lý bằng nhám vòng
Giải pháp tối ưu là:
- Đo lại chính xác theo thực tế
- Gửi thông số cho nhà cung cấp gia công đúng kích thước
LEKAR hiện nhận gia công nhám vòng theo kích thước riêng, đảm bảo lắp vừa khít và ổn định khi chạy tốc độ cao.
6. Điều doanh nghiệp thực sự lo lắng
- Với kỹ sư, nỗi lo là nhám đứt mối nối khi chạy tốc độ cao.
- Với thu mua, nỗi lo là đặt nhầm size phải trả lại hàng.
- Với quản đốc, nỗi lo là dừng line vì lắp không khớp.
Tất cả đều bắt nguồn từ việc chưa nắm vững cách đo kích thước nhám vòng theo đúng thực tế máy.
Một quy trình đo chuẩn giúp:
- Giảm 90% rủi ro đặt nhầm size
- Tăng tuổi thọ nhám
- Ổn định lực căng băng
- Giảm rung và lệch băng
Xem thêm bài viết: Vì sao mài inox bằng nhám vòng thường bị cháy xém và cách khắc phục hiệu quả
7. LEKAR hỗ trợ khách hàng đo và chọn nhám vòng đúng kỹ thuật
LEKAR không chỉ cung cấp nhám vòng, mà đồng hành cùng khách hàng trong việc xác định chính xác kích thước và cấu hình phù hợp.
Dịch vụ hậu mãi dành cho khách hàng:
-
Test mẫu miễn phí 100% trước khi áp dụng sản xuất
-
Miễn phí tư vấn và hướng dẫn đo kích thước trực tiếp tại xưởng
-
Gia công kích thước nhám vòng theo yêu cầu thực tế máy
-
Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất
-
Bảo dưỡng định kỳ 3 tháng/lần
-
Hỗ trợ kỹ thuật 24/7
Chúng tôi hiểu rằng chọn đúng kích thước ngay từ đầu là cách tiết kiệm chi phí hiệu quả nhất cho doanh nghiệp.
Cách đo kích thước nhám vòng không chỉ là thao tác kỹ thuật đơn giản, mà là bước nền để đảm bảo dây chuyền mài vận hành ổn định, an toàn và hiệu quả.
Khi đo đúng:
- Nhám lắp vừa khít
- Lực căng ổn định
- Mối nối bền
- Bề mặt mài đồng đều
- Đầu tư vài phút đo chính xác sẽ tiết kiệm hàng giờ downtime.
Xem thêm bài viết: Đơn vị cung cấp nhám vòng hoàn thiện bề mặt tại Thanh Hóa
